Description

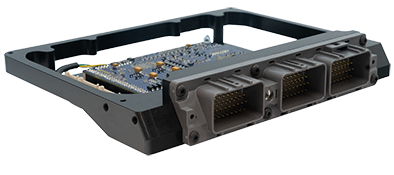

SupraLink Toyota Supra 2JZ (Non-VVTi)

Enkel att installera. Prisvärd. Pålitlig.

G4X PlugIn ECU:er erbjuder den senaste tekniken inom motormanagement, designad för att enkelt maximera potentialen från din bil.

Denna ECU passar inuti den ursprungliga OEM-höljet. Installationen är enkel, utan att någon ändring av fabrikens kablage krävs för modellerna listade nedan.

Designad för 2JZ non VVTi motorn.

• Kontrollera att din kontaktmatchar rubriken på den listade bilden innan köp.
• Denna ECU fungerar endast för manuella växellådor.
• Ingen inbyggd MAP-sensor.
• XS Loom map-sensor rekommenderas starkt.
• De flesta fabriksfunktioner stöds.
• Kontrollera fliken för funktioner för I/O-expansionsalternativ.
• Denna ECU behöver en modifiering innan E-Throttle kan användas.

Lämpliga applikationer:

• Toyota Supra 2JZ non VVTi
• Denna ECU kommer att stödja naturligt aspirerade, parallella twin eller enstaka turboladdade konfigurationer. Stöder inte sekventiell kontroll av de ursprungliga tvillingturbinerna (obs: passar inte för NA Supra)

G4X PlugIn Nyckelfunktioner (där det är tillämpligt):

• Upp till 6D bränsle- och tändkartläggning
• Precisionsstyrd kamkontroll (fyra kam, oberoende styrning)
• Sekventiell bränsletillförsel
• Digitalt tändsystem, alla OEM-mönster
• OEM tomgångshårdvara stöds
• 5D turboladdning med tre växlande tabeller
• Motorsportelement – antilag, launch, flat shift
• Kontinuerlig barometrisk korrigering (inbyggd)
• CAN-port
• QuickTune – automatiserad bränsletuning
• Individuell cylinderkompensation
• USB-tuningkabel ingår
• Statistikinspelning i inbyggt minne
• Växelkompensering för tändning, turboladdning och bränsle
• Real-time valbara dubbla bränsle-, tänd- och turboladdningskartor
• Synkroniserings- och vevaxelsensorer kan vara en kombination av Hall-effekt, variabel reluctans eller optiska sensorer
• Boostkontroll refererad till växel, hastighet eller gaskapacitet
• 512 MB dataloggningsminne
• Staged injection
• Knock med ”windowing”

I/O Expansionsalternativ

Toyota Supra plug-in ECU har två expansionskontakter.

Från PCB-revision 1.2:

Expansion Connector 1:

• Gnd Sensor Ground Only
• +5V Out Low Current +5V Supply
• An Volt 7 Analog 0-5V input
• An Volt 6 Analog 0-5V input
• An Temp 4 Temperatursensor ingång
• An Temp 3 Temperatursensor ingång
• DI 8 Digital input
• DI 7 Digital input

Expansion Connector 2:

• Gnd Sensor Ground Only
• +5V Out Low Current +5V Supply
• Aux 9 EThrottle – kan inte användas som Aux Out
• DI 9 Digital input
• DI 10 Digital input
• An Volt 8 Analog 0-5V input
• An Volt 9 Analog 0-5V input
• An Volt 10 Analog 0-5V input

Ladda ner manualen här

Ladda ner fullständiga specifikationer i PDF här

Specifikation

Bilmärke	Toyota
Motorkod	2JZ
