Description

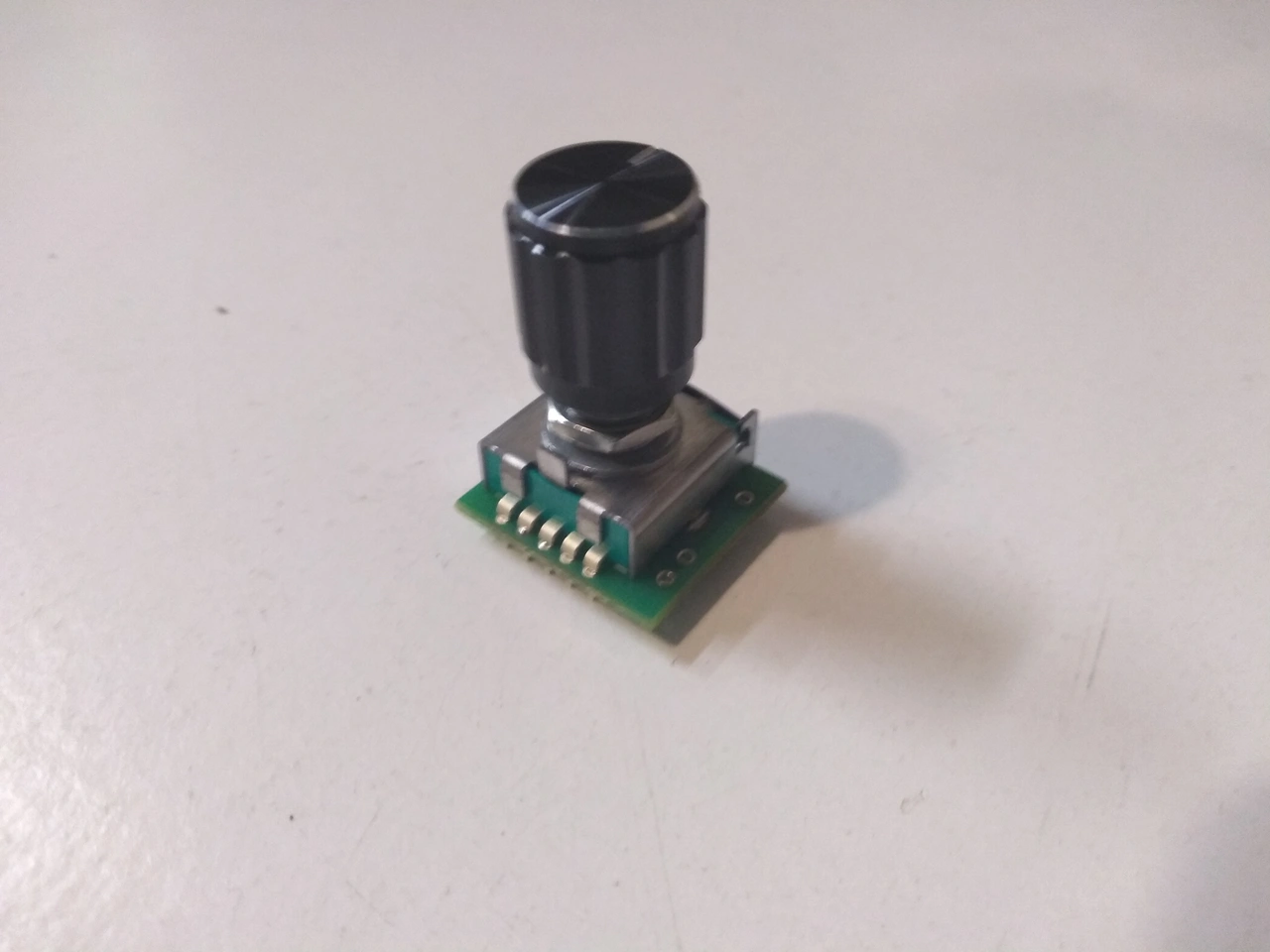

ECU Master Rotary switch

8 stegs ECU Master Rotary switch kan användas för att styra olika ECU-funktioner som Traction Control och Boost Control-inställningar.

Installationen är enkel: anslut 5V-ström, sensorgjord och utgångssignal. Vridomkopplarna kan anslutas till valfri ledig analog ingång på EMU, EMU Black eller PMU16.

Dimensioner:

• Monteringshålets storlek: 8,8 mm till 9 mm (8,8 mm gängans ytterdiameter)
• Positionsstift för fast monteringsläge: 3 mm (B) x 0,60 mm (Tjocklek)
• Avstånd från monteringshålets mitt till positionsstift: ~8 mm
• Kortstorlek: 22,75 mm x 21,15 mm
• Djup från monteringsplats till kortets baksida: 12 mm (inklusive utrymme för lödben)
• Vred: 16 mm (L) x 15 mm (Ytterdiameter)
• Total höjd från lödben på baksidan av kortet till vreds topp: ~32 mm
